Textové pole: Podprogramy

Opakování části programu:              (podprogram je umístěn v hlavním programu)
Textové pole: LBL 2 … … CALL LBL 2 REP 5 Textové pole: opakování části programu od LBL2 až po LBL 0 5x:

5x

Volání podprogramu:            (podprogram je umístěn za koncem hlavního programu)
Textové pole: Z hlavního programu voláme podprogram č. 7

Dialog Heidenhain - parametry a podprogramy

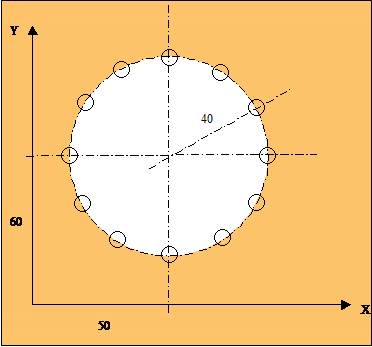

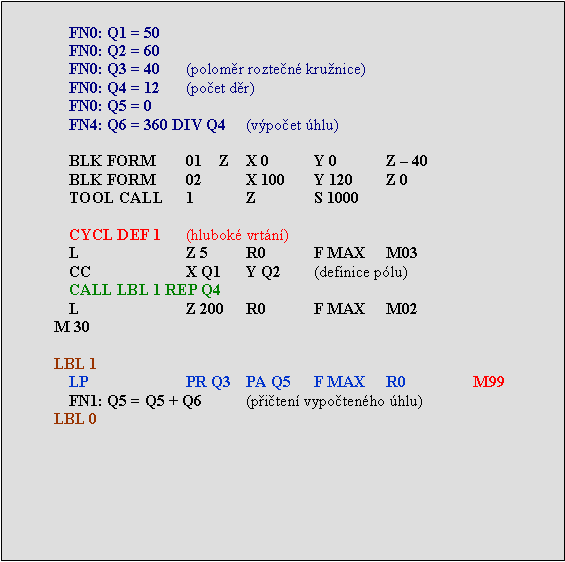

Textové pole: Parametry (příklad vrtání děr na roztečné kružnici) Textové pole: FN0: Q1 = 50 FN0: Q2 = 60 FN0: Q3 = 40 (poloměr roztečné kružnice) FN0: Q4 = 12 (počet děr) FN0: Q5 = 0 FN4: Q6 = 360 DIV Q4 (výpočet úhlu) BLK FORM 01 Z X 0 Y 0 Z – 40 BLK FORM 02 X 100 Y 120 Z 0 TOOL CALL 1 Z S 1000 CYCL DEF 1 (hluboké vrtání) L Z 5 R0 F MAX M03 CC X Q1 Y Q2 (definice pólu) CALL LBL 1 REP Q4 L Z 200 R0 F MAX M02 M 30 LBL 1 LP PR Q3 PA Q5 F MAX R0 M99 FN1: Q5 = Q5 + Q6 (přičtení vypočteného úhlu) LBL 0 Zaoblený obdélníkový popisek: definice parametrů Zaoblený obdélníkový popisek: definice cyklu 1 (hluboké vrtání) vyvolá dialog pro zadávání parametrů vrtání Zaoblený obdélníkový popisek: volání podprogramu s opakováním Q4 x Zaoblený obdélníkový popisek: volání cyklu (M99) na polárních souřadnicích Q3, Q5

Přehled matematických funkcí

FN 0:

přiřazení hodnoty

FN 1:

+

FN 2:

-

FN 3:

*

FN 4:

DIV

FN 5:

druhá mocnina

FN 6:

sin

FN 7:

cos

FN 8:

odmocnina ze součtu mocnin

FN 9:

je-li rovno, potom  (EQU)

FN 10:

není - li rovno, potom

FN 11:

je - li větší, potom

FN 12:

je - li menší, potom

FN 13:

úhel
