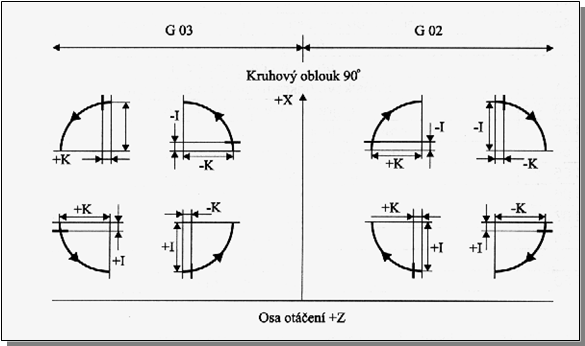

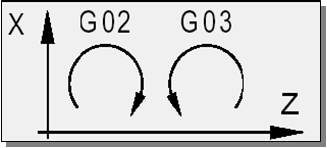

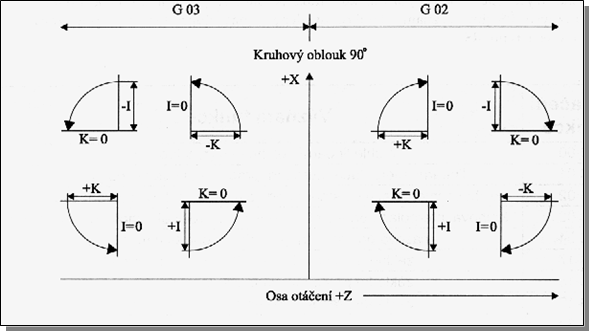

Textové pole: Interpolátory umožňují pohyb nejméně ve dvou osách současně Rozdělení: LINEÁRNÍ (umožňuje pohyb z bodu A do bodu B po přímce) G 01 Použití: u soustruhů – kužel u frézek – šikmé plochy KRUHOVÝ (umožňuje pohyb z bodu A do bodu B po kružnici) ve směru hodinových ručiček proti směru hodinových ručiček díváme se ve směru kladné osy Y !!! Zadávání kruhové interpolace se liší podle řídícího systému: a) G02 X40 Z-64 R6 b) G02 X40 Z-64 I 0 K-6 Parametry kruhové interpolace - pro oblouk 90 o - pro oblouk, menší než 90 o VYŠŠÍCH ŘÁDů (umožňuje pohyb z bodu A do bodu B po jiné křivce, např. parabole)

A

B

R … radius

I,K … parametry kruhové interpolace,
jsou to souřadnice středu vyráběného oblouku, vzhledem k současné poloze nástroje

G 03

B

G 02

A

Interpolátory
