Materiál:

Legovaná šedá litina – odlévané

Konstrukční ocel – svařované, montované

Druhy vodících ploch:

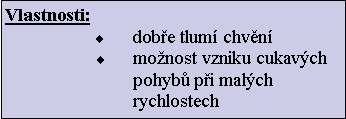

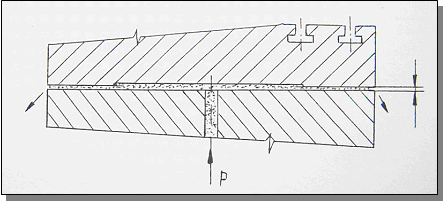

Textové pole: B) hydrodynamická vedení Textové pole: C) valivá vedení (nejpoužívanější u moderních přesných strojů) valivé hnízdoTextové pole: Vlastnosti: dobře tlumí chvění možnost vzniku cukavých pohybů při malých rychlostech

Použití:

u těžkých strojů

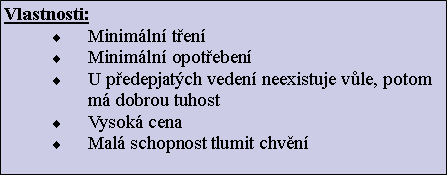

Textové pole: A) Kluzná vedení s polosuchým třením pohybující součásti se nedotýkalí, ale "plavou" na olejovém filmuje to vlastně ložisko pro přímočarý pohybTextové pole: Vlastnosti: Tření je kapalinné Menší pasivní odpory Větší životnost Dobře tlumí chvění Menší tuhost Textové pole: Vlastnosti: Minimální tření Minimální opotřebení U předepjatých vedení neexistuje vůle, potom má dobrou tuhost Vysoká cena Malá schopnost tlumit chvění

Lože a vodící plochy

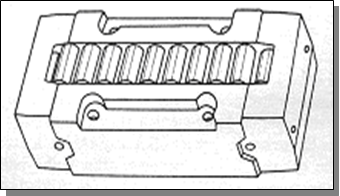

valivé hnízdo

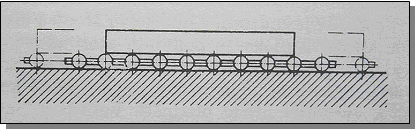

odvalování válečků
