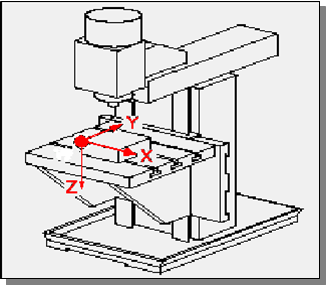

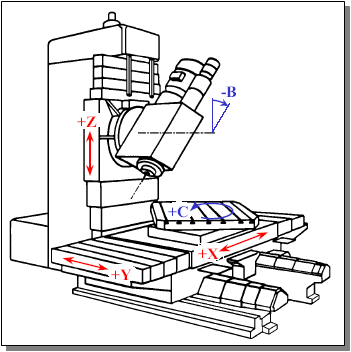

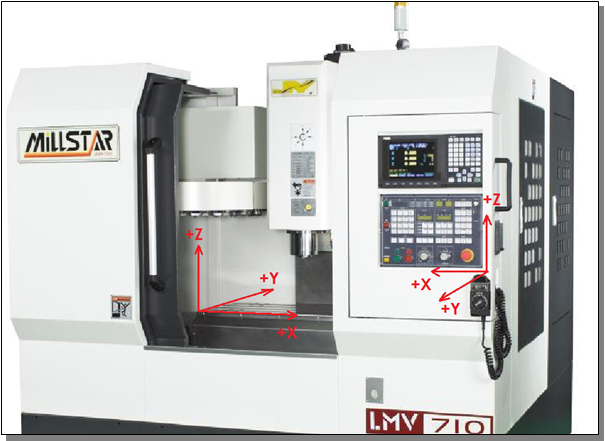

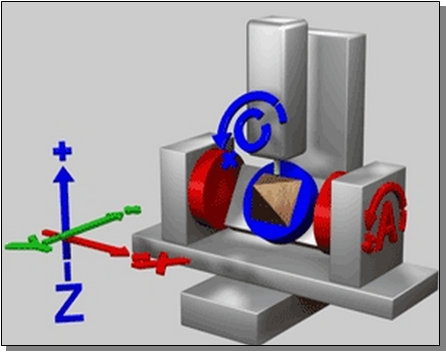

Textové pole: U frézek osy X Y určují pohyb obrobku ve vodorovné rovině. Textové pole: Kladný směr osy Z je u bezkonzolové frézky směrem nahoru. (vzdaluje-li se nástroj od obrobku narůstá Z-ová souřadnice) Textové pole: Kladný směr osy Z je u konzolové frézky směrem dolů. (vzdaluje-li se obrobek od nástroje narůstá Z-ová souřadnice) Textové pole: Při programování se na souřadný systém díváme jako by se vždy pohyboval nástroj vůči obrobku. Zaoblený obdélníkový popisek: Na ovládacích panelech jsou souřadnice označovány ve shodě s pohybující se částí stroje. X’ Y‘ Z‘ Textové pole: Označování os na 5-ti osých obráběcích centrech Textové pole: Označování os na 5-ti osých obráběcích centrech

Souřadný systém u frézek a obráběcích center
