Geometrie nástrojů

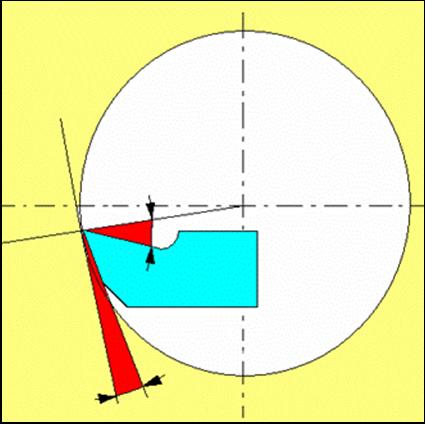

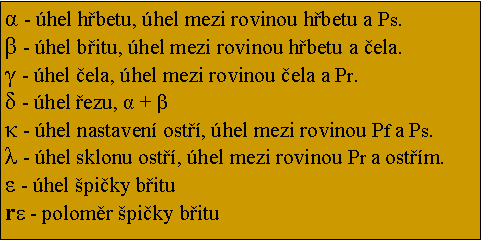

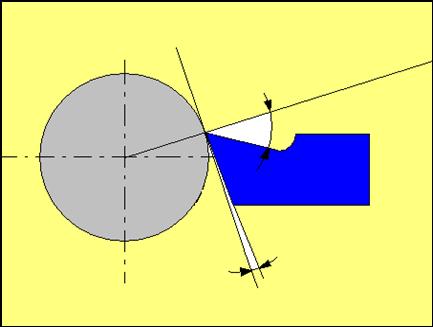

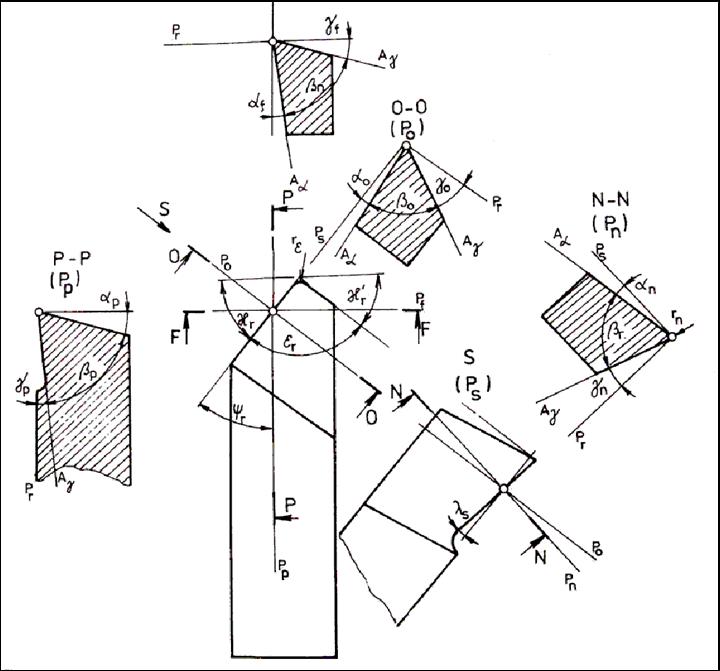

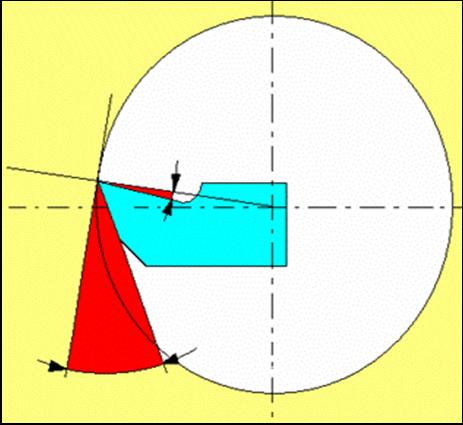

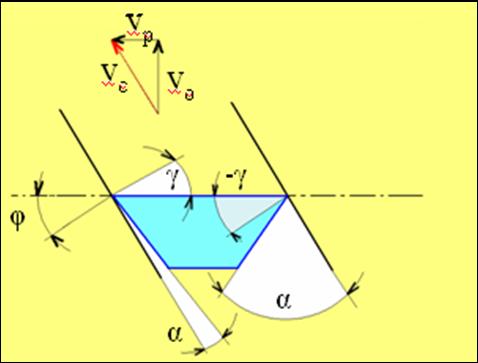

Textové pole: Nástrojová geometrie Týká se nástroje samotného (bez obrobku), který neobrábí: Textové pole: Pracovní geometrie Týká se nástroje, který obrábí (je ve styku s obrobkem). Pokud je nástroj v ose, je nástrojová a pracovní geometrie totožná. V některých případech se může lišit: Textové pole: α - úhel hřbetu, úhel mezi rovinou hřbetu a Ps. β - úhel břitu, úhel mezi rovinou hřbetu a čela. γ - úhel čela, úhel mezi rovinou čela a Pr. δ - úhel řezu, α + β κ - úhel nastavení ostří, úhel mezi rovinou Pf a Ps. λ - úhel sklonu ostří, úhel mezi rovinou Pr a ostřím. ε - úhel špičky břitu rε - poloměr špičky břitu Textové pole: Vnější soustružení - nůž pod osou: Textové pole: Vnější soustružení - nůž nad osou: Textové pole: Vnitřní soustružení - nůž pod osou: Textové pole: Vnitřní soustružení - nůž nad osou: Textové pole: Soustružení velkým posuvem: Čárový popisek 3: úhel hřbetu (zvětšuje se) Čárový popisek 3: úhel hřbetu (zmenšuje se) Čárový popisek 3: úhel hřbetu (zmenšuje se) Čárový popisek 3: úhel hřbetu (zvětšuje se) Čárový popisek 3: úhel čela (zmenšuje se) může být i záporný Čárový popisek 3: úhel čela (zvětšuje se) Čárový popisek 3: úhel čela (zmenšuje se) může být i záporný Čárový popisek 3: úhel čela (zvětšuje se)
