Trvanlivost nástroje

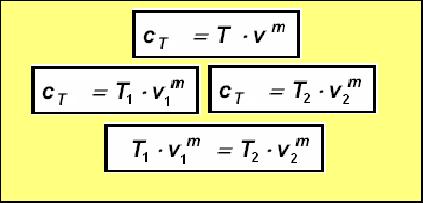

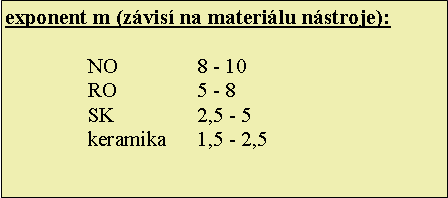

Textové pole: Trvanlivost nástroje je čas práce nástroje do jeho otupení. T [min]. Životnost nástroje je celková doba práce nástroje do jeho vyřazení. Ž [min]. je to součet všech trvanlivostí nástroje Ž = T . n n … počet řezných hran nebo Ž = T . (z +1) z … počet ostření Textové pole: exponent m (závisí na materiálu nástroje): NO 8 - 10 RO 5 - 8 SK 2,5 - 5 keramika 1,5 - 2,5 Textové pole: Závislost T na všech řezných podmínkách vyjadřuje základní zákon řezání tj. Taylorův vztah: Textové pole: Činitelé ovlivňující trvanlivost nástroje: řezné podmínky (v, s, h) geometrie nástroje materiál nástroje obráběný materiál ostatní podmínky při řezání (chlazení, způsob práce, chvění) Textové pole: řezné podmínky (v, s, h)

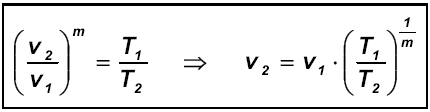

závislost trvanlivosti na řezné rychlosti:

lg v [m/min]

lg T [min]

lg T1

lg T2

lg v2

lg v1

v [m/min]

T [min]

T1

T2

v2

v1
Textové pole: př 1. pro v = 45 m / min je T = 60 min, jaká je T pro v = 65 m / min (pro m=3). př 2. spočtěte v, požadujete-li T = 240 min, znáte-li, že při v = 40 m / min je T = 60 min (pro m=3).

závislost trvanlivosti na posuvu:

lg s [mm/min]

lg T [min]

lg T1

lg T2

lg s2

lg s1

s [mm/min]

T [min]

T1

T2

s2

s1

závislost trvanlivosti na hloubce řezu:

lg h [mm]

lg T [min]

lg T1

lg T2

lg h2

lg h1

h [mm]

T [min]

T1

T2

h2

h1

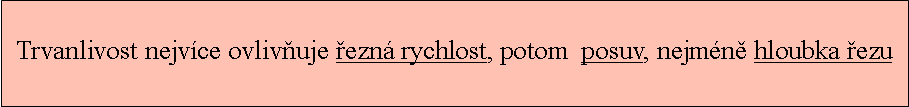

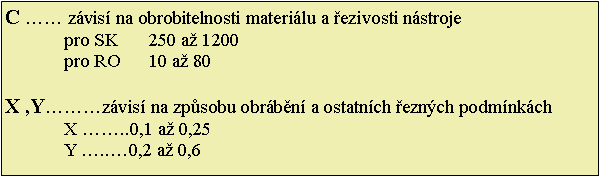

Textové pole: Trvanlivost nejvíce ovlivňuje řezná rychlost, potom posuv, nejméně hloubka řezu Textové pole: C …… závisí na obrobitelnosti materiálu a řezivosti nástroje pro SK 250 až 1200 pro RO 10 až 80 X ,Y………závisí na způsobu obrábění a ostatních řezných podmínkách X ……..0,1 až 0,25 Y …..…0,2 až 0,6 Textové pole: př. 1 spočtěte v, požadujete-li T = 45 min, znáte-li, h = 2 mm, s = 0,4 mm /ot, X =0,2, Y =0,4, m = 2, C = 320 Textové pole: vliv geometrie nástroje na trvanlivost

δ

T [min]

75°

nebezpečí křehkých lomů

opotřebení otěrem
Textové pole: úhel řezu

γ

T [min]

15°

nebezpečí křehkých lomů

opotřebení otěrem
Textové pole: úhel čela Textové pole: úhel hřbetu

α

T [min]

4°

10°

v běžném rozsahu nemá α

podstatný vliv
